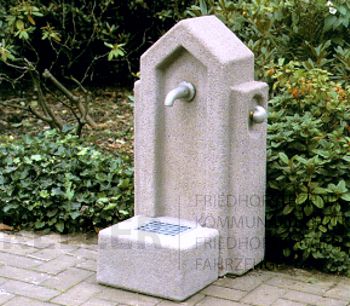

Giebelstele Nr. 0106
Unsere robuste Giebelstele für Friedhöfe und Parkanlagen. Die Stele besteht aus einer rechteckigen Zapfsäule mit spitz zulaufenden Giebel und seitlichen Verbreitungsbacken. Der erhöhte Auflagestein gewährt zudem mehr Bedienkomfort.
Unsere Wasserstelen bestehen aus einer witterungsbeständigen und robusten Betonmisching, die durch die Zugabe von naturgebrochenem Materialien Ihre individuelle Färbung erhalten. Nach Einschalung und Aushärtung der Betonformteile wird die Werksteinoberfläche per Hand veredelt (Stocken und Strahlen). Die Kanten sind serienmäßig abgerundet.
Der angrenzende Auflagestein dient der optimalen Positionierung der Gießkanne und erleichtert zudem das Anheben der Kanne nach der Befüllung. Überschüssiges Wasser wird durch das Auflagegitter hinweg mittels Ablassrohr in den Boden geleitet. Beim Setzen des Auflagesteins ist darauf zu achten, der Stein nach Maßgabe versetzt wird. Nur so kann die körpergerechte Funktion und eine optimale Einlaufhöhe erreicht werden.
Neben dem klassichen Drehventil kann die Stele auch mit der ganzjährig nutzbaren Zapfstellentechnik "Frostline" ausgestattet werden. Das System funktioniert über den Wasserdruck und die Betätigung des Drehhebels. Ein selbstsicherndes Absperrventil lässt das Wasser zurück in den isolierten Boedenbereich fließen und verhindert so das Einfrieren des Wassers im Steigrohr.
Die verschiedenen Materialfarben und Armaturen ermöglichen eine individuelle Gestaltung für eine optimale Anpassung an die örtlichen Gegebenheiten. Ein zusätzlicher Wasserhahn für Mitarbeiter sowie ein Anschluss- und Kontrollschacht runden das System ab.
Serienausführung
- spitz zulaufende Zapfstele mit seitlicher Verbreitung
- frontseitig angrenzender Auflagestein mit Bodenablauf
- aus Beton, Außenfläche von Hand gestockt, Kanten gerundet
- Farbe nach Kundenwunsch
- stabiler Wasserauslauf aus Edelstahl, mit integriertem Drehventil und Perlator (wartungsfreundlich und frostsicher)
Armaturen
Für die individuelle Gestaltung Ihrer Stele können Sie aus folgenden Armaturen wählen:
 |
||||
|
Wasserauslauf Nr. 012
aus Edelstahl
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Frühere Serienmodelle und Auslaufmodelle
|
||||
 |
 |
 |
||
|
Wasserauslauf Nr. 001
aus Edelstahl
|
Wasserauslauf Nr. 006
aus Aluguss oder Messing
|
Wasserauslauf Nr. 007
aus Aluguss oder Messing
|
||
|
(Auslaufartikel)
|
(Auslaufartikel)
|
(Auslaufartikel)
|
||
|
|
|
|
|
|
 |
|
 |
|
 |
|
Wasserauslauf Nr. 011
aus Aluguss
|
Drehventil I
aus Aluguss oder Messing
|
Drehventil II
aus Edelstahl
|
||
|
(Auslaufartikel)
|
(Auslaufartikel) | (Auslaufartikel) | ||
 |
|
 |
|
|
|
Drehventil III
aus Aluguss oder Messing
|
Druckventil
|
|
||
| (Auslaufartikel) | (Auslaufartikel) | |||
Frostfreie Ausführung
|
|
|
 |
||
|
Wasserauslauf Nr. 001
aus Edelstahl
|
Wasserauslauf Nr. 006
aus Aluguss
|
Bajonettdrehknopf Nr. 007
aus Edelstahl
|
||
|
|
|
|
|
|
Die Einbau- und Anschlusstiefe ändert sich auf 80 cm (= frostfreier Bereich).
Materialfarben
Für die farbliche Gestaltung der Wasserstele können Sie aus folgenden Materialmischungen wählen:
 Revulkan
|
|
 Revulkan rot
|
|
 Revulkan anthrazit
|
|
|
|
|
|
|
 Redomit
|
|
 Redomit anthrazit
|
|
 Redomit gelb
|
|
|
|
|
|
|
 Redomit lachs
|
|
 Redomit rot
|
|
|
 Retopie
|
|
 Redanit
|
|
 Resaton
|
Die natürlichen Rohstoffe unterliegen einer ständigen Qualitätskontrolle. Vorkommenbedingt sind Schwankungen in Farbe und Struktur der Materialien möglich. Die System Röltgen® Produkte erhalten dadurch ihre individuelle natürliche Ausstrahlung.
Die Werksteine System Röltgen® haben die erhöhte Frostwiderstandseigenschaft bzw. Frost-Taubeständigkeit nach DIN 18500 und DIN EN 13198. Als Mitglied der zuständigen Güteschutzvereinigung Beton e.V. ist eine ständige qualitätsorientierte Fremdüberwachung gewährleistet, die durch Prüfzeugnisse nachgewiesen werden.
Materialmuster auf Anfrage!

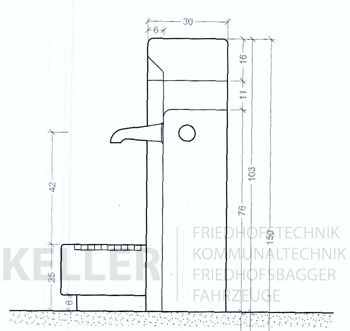

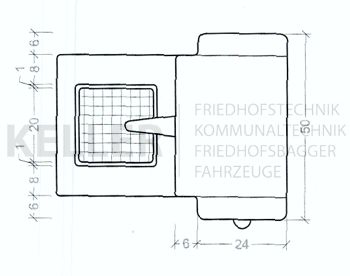

Technische Daten
|
Abmessungen
Stele LxB:
Gesamthöhe:
Auflagestein LxBxH:
|
500 x 300 mm
1.030 mm
380 x 300 x 250 mm
|
|
|
Anschlusswerte
Armaturenanschluss:
Ventilanschluss:
Wasseranschluss:
Bodenablass:
|
|
1 1/4"
1/2"
1/2" Edelstahlmuffe
70 HT-Rohr im Auflagestein
|
Hinweis:
Seit 2018 wird die Installation in einem eingelassenen Kunststoffrohr 12x9 mm geführt. Dies hat den Vorteil, dass die Ventile und Wasserleitungen für Wartungszwecke zugänglich sowie bei anfallenden Reparaturen austauschbar sind.
Auf Anfrage kann die alte Installationstechnik (Ventile + Kupferleitung im Werkstein) angeboten werden.
Zubehör
Für eine optimale Anwendung können Sie Ihr System mit folgendem Zubehör ergänzen:
| Bezeichnung | Erläuterungen | Best.-Nr. | ||
|
Anschluss- und Kontrollschacht
 |
für leichtere Anschluss- und Wartungsarbeiten, aus Beton (schalungsglatt), inkl. Abdeckung
Materialfarbe: gem. Kundenauswahl
Maße LxBxH: 40 x 40 x 30 cm
|
0190 | ||
|
zusätzlicher Wasserhahn
 |
ideal für Gärtner und Friedhofsmitarbeiter, mit Schlauchanschluss ¾‘‘ und aufsteckbarem Schlüssel, wahlweise links, rechts oder an der Rückseite montiert
Hinweis: Für den Anschluss wird eine zweite Wasserleitung benötigt. Die Zuleitung ist dabei fest im Material eingegossen!
ACHTUNG: Nicht frostsicher, muss im Winter entleert und abgesperrt werden!!!
|
0180 | ||
Sie wünschen eine Beratung oder eine Vorführung? Sprechen Sie uns einfach an, wir helfen Ihnen gerne weiter und freuen uns Sie bei Ihren Vorhaben unterstützen zu dürfen.
