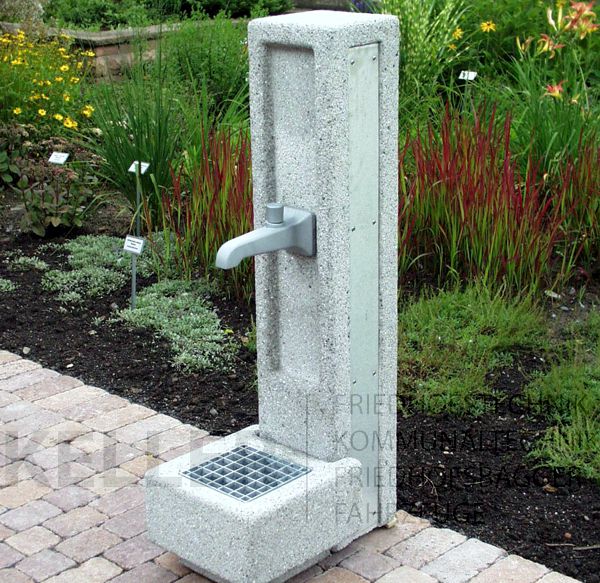

Formatstele Nr. 0114

Unsere klassiche Formatstele für Friedhöfe und Parkanlagen.

Unsere Wasserstelen bestehen aus einer witterungsbeständigen und robusten Betonmisching, die durch die Zugabe von naturgebrochenem Materialien Ihre individuelle Färbung erhalten. Nach Einschalung und Aushärtung der Betonformteile wird die Werksteinoberfläche per Hand veredelt (Stocken und Strahlen). Die Kanten sind serienmäßig abgerundet.

Der angrenzende Auflagestein dient der optimalen Positionierung der Gießkanne und erleichtert zudem das Anheben der Kanne nach der Befüllung. Überschüssiges Wasser wird durch das Auflagegitter hinweg mittels Ablassrohr in den Boden geleitet. Beim Setzen des Auflagesteins ist darauf zu achten, der Stein nach Maßgabe versetzt wird. Nur so kann die körpergerechte Funktion und eine optimale Einlaufhöhe erreicht werden.

Neben dem klassichen Drehventil kann die Stele auch mit der ganzjährig nutzbaren Zapfstellentechnik "Frostline" ausgestattet werden. Das System funktioniert über den Wasserdruck und die Betätigung des Drehhebels. Ein selbstsicherndes Absperrventil lässt das Wasser zurück in den isolierten Boedenbereich fließen und verhindert so das Einfrieren des Wassers im Steigrohr.

Die verschiedenen Materialfarben und Armaturen ermöglichen eine individuelle Gestaltung für eine optimale Anpassung an die örtlichen Gegebenheiten. Ein zusätzlicher Wasserhahn für Mitarbeiter sowie ein passender Anschluss- und Kontrollschächte runden das System ab.

Serienausführung

quadratische Zapfstele mit optisch vertiefter Armatur
angrenzender Auflagestein mit Abstellgitter
aus Beton, Außenfläche von Hand gestockt, Kanten gerundet
Farbe nach Kundenwunsch
stabiler Wasserauslauf aus Edelstahl, mit integriertem Drehventil und Perlator (wartungsfreundlich und frostsicher)

Armaturen

Für die individuelle Gestaltung Ihrer Stele können Sie aus folgenden Armaturen wählen:


Wasserauslauf Nr. 012 aus Edelstahl


Frühere Serienmodelle und Auslaufmodelle


Wasserauslauf Nr. 001 aus Edelstahl	Wasserauslauf Nr. 006 aus Aluguss oder Messing	Wasserauslauf Nr. 007 aus Aluguss oder Messing
(Auslaufartikel)	(Auslaufartikel)	(Auslaufartikel)


Wasserauslauf Nr. 011 aus Aluguss	Drehventil I aus Aluguss oder Messing	Drehventil II aus Edelstahl
(Auslaufartikel)	(Auslaufartikel)	(Auslaufartikel)


Drehventil III aus Aluguss oder Messing	Druckventil
(Auslaufartikel)	(Auslaufartikel)

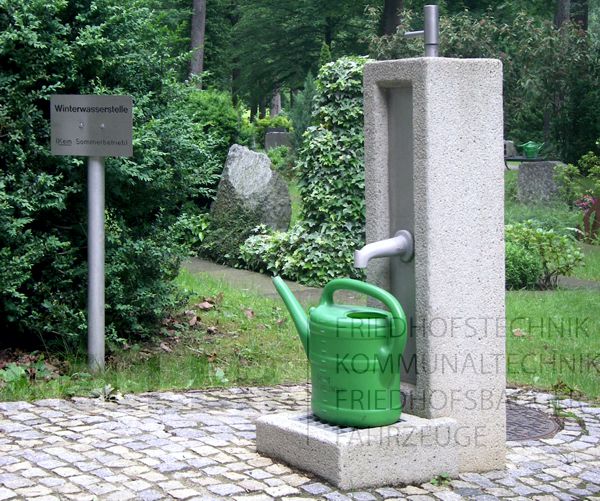

Frostfreie Ausführung

Für den ganzjährigen Betrieb können Sie Ihre Stele auch mit der Wasserzapftechnik "Frostline" ausstatten. Folgende Armaturen stehen hierbei zur Auswahl:


Wasserauslauf Nr. 001 aus Edelstahl	Wasserauslauf Nr. 006 aus Aluguss	Bajonettdrehknopf Nr. 007 aus Edelstahl

Die Einbau- und Anschlusstiefe ändert sich auf 80 cm (= frostfreier Bereich).

Materialfarben

Für die farbliche Gestaltung der Wasserstele können Sie aus folgenden Materialmischungen wählen:

Revulkan	Revulkan rot	Revulkan anthrazit

Redomit	Redomit anthrazit	Redomit gelb

Redomit lachs	Redomit rot

Retopie	Redanit	Resaton

Die natürlichen Rohstoffe unterliegen einer ständigen Qualitätskontrolle. Vorkommenbedingt sind Schwankungen in Farbe und Struktur der Materialien möglich. Die System Röltgen® Produkte erhalten dadurch ihre individuelle natürliche Ausstrahlung.

Die Werksteine System Röltgen® haben die erhöhte Frostwiderstandseigenschaft bzw. Frost-Taubeständigkeit nach DIN 18500 und DIN EN 13198. Als Mitglied der zuständigen Güteschutzvereinigung Beton e.V. ist eine ständige qualitätsorientierte Fremdüberwachung gewährleistet, die durch Prüfzeugnisse nachgewiesen werden.

Materialmuster auf Anfrage!

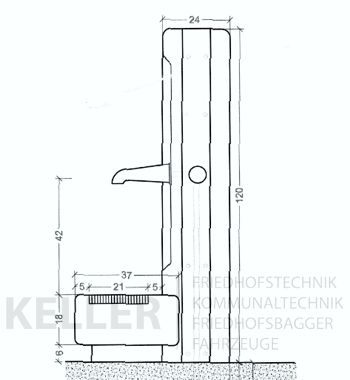

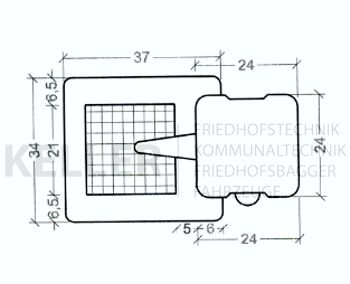

Technische Daten

Abmessungen Stele LxB: Gesamthöhe (vom Boden aus): Auflagestein LxBxH:		240 x 240 mm 1.200 mm 370 x 370 x 240 mm
Anschlusswerte Armaturenanschluss: Ventilanschluss: Wasseranschluss: Bodenablass:		1 1/4" 1/2" 1/2" Edelstahlmuffe 70 HT-Rohr im Auflagestein

Hinweis:

Seit 2018 wird die Installation in einem eingelassenen Kunststoffrohr 12x9 mm geführt. Dies hat den Vorteil, dass die Ventile und Wasserleitungen für Wartungszwecke zugänglich sowie bei anfallenden Reparaturen austauschbar sind.

Auf Anfrage kann die alte Installationstechnik (Ventile + Kupferleitung im Werkstein) angeboten werden.

Zubehör

Für eine optimale Anwendung können Sie Ihr System mit folgendem Zubehör ergänzen:

Bezeichnung	Erläuterungen	Best.-Nr.
Anschluss- und Kontrollschacht	für leichtere Anschluss- und Wartungsarbeiten, aus Beton (schalungsglatt), inkl. Abdeckung Materialfarbe: gem. Kundenauswahl Maße LxBxH: 40 x 40 x 30 cm	0190
zusätzlicher Wasserhahn	ideal für Gärtner und Friedhofsmitarbeiter, mit Schlauchanschluss ¾‘‘ und aufsteckbarem Schlüssel, wahlweise links, rechts oder an der Rückseite montiert Hinweis: Für den Anschluss wird eine zweite Wasserleitung benötigt. Die Zuleitung ist dabei fest im Material eingegossen! ACHTUNG: Nicht frostsicher, muss im Winter entleert und abgesperrt werden!!!	0180

Sie wünschen eine Beratung oder eine Vorführung? Sprechen Sie uns einfach an, wir helfen Ihnen gerne weiter und freuen uns Sie bei Ihren Vorhaben unterstützen zu dürfen.
